Anillo LED RGB: cómo integrar señalización visual en equipos industriales y profesionales
Tabla de contenidos
Señalización luminosa compacta para equipos, interfaces y sistemas conectados
Si estás diseñando un equipo que necesita comunicar estados al usuario -disponible, cargando, error, proceso en curso, validación- y no quieres depender de una pantalla ni de señalización textual compleja, el anillo LED RGB es una solución que vale la pena analizar. En este artículo vemos qué es, dónde tiene sentido integrarlo y qué parámetros hay que revisar antes de incorporarlo a un proyecto profesional.
¿Qué es un anillo LED RGB y cómo funciona?
Un anillo LED RGB es un componente de iluminación con formato circular que integra varios LED distribuidos de forma uniforme sobre una PCB. A diferencia de un LED indicador simple, permite gestionar tres canales de color (rojo, verde y azul) y sus combinaciones, lo que lo convierte en un elemento de interfaz visual capaz de transmitir múltiples estados con un solo componente.
El producto base que trabajamos desde Monolitic -el Ledtech LED Light Ring– incorpora 30 LED RGB, 90 resistencias SMD, PCB FR-4, cárcasa de PC, encapsulado transparente y conector A1251 de 4 pines con cable de 250 mm. Su alimentación es de 5 VDC con una corriente típica de 300 mA, ángulo de visión de 80 grados y longitudes de onda dominantes de 622 nm (rojo), 525 nm (verde) y 470 nm (azul). Opera entre -30 °C y +60 °C, lo que lo hace apto para entornos exigentes.
Su formato circular facilita la integración alrededor de conectores, pulsadores, mandos, bocas de carga, lectores o sensores: zonas donde el usuario ya está mirando y donde la luz ayuda a interpretar el estado del sistema sin añadir complejidad al diseño frontal.
¿Cuándo tiene sentido usar un anillo LED frente a otros indicadores?
Un LED simple es suficiente cuando solo necesitas comunicar un estado binario: encendido/apagado. Pero cuando el equipo debe diferenciar varios estados operativos, y hacerlo de forma instantántea y reconocible para el usuario, el anillo LED RGB aporta una capacidad que los indicadores convencionales no tienen.
Así pues, su uso tiene sentido cuando:
- La interfaz no incluye pantalla o el espacio frontal es limitado.
- Hay una zona de interacción física (conector, lector, mando) donde anclar la señalización.
- Los estados que hay que comunicar son más de dos: disponible, ocupado, error, espera, proceso en curso, finalización.
- El diseño del producto exige una estética integrada, no un indicador añadido a posteriori.
Frente a displays o pantallas, el anillo LED es más económico, más robusto mecánicamente y más sencillo de integrar en aquellos productos cuya información visual no requiere texto o gráficos.
Mercados y aplicaciones donde puede aportar valor
El Anillo LED es útil en productos donde la luz debe acompañar una acción del usuario o informar del estado del equipo. Por su formato circular, resulta especialmente interesante en sistemas que incorporan conectores, entradas, mandos o zonas de interacción. La luz puede ayudar a guiar al usuario, confirmar una operación o diferenciar estados sin depender únicamente de una pantalla o de señalización textual.
| Mercado | Uso habitual del anillo LED |
| Puntos de carga y movilidad eléctrica | Indicación de disponibilidad, conexión, proceso de carga o error alrededor de la zona de interacción. |
| Vending, autoservicio y retail | Guía visual para el usuario, confirmación de operación y diferenciación de estados en máquinas compactas. |
| Gaming y máquinas recreativas | Refuerzo visual de interacción, estados de juego, disponibilidad o eventos de máquina. |
| Control de acceso y sistemas de validación | Indicador luminoso de lectura, aceptación, rechazo o espera en zonas de paso o terminales. |
| HMI, instrumentación y equipos industriales | Señalización de alarma, modo de funcionamiento o estado operativo en paneles y equipos. |
| Electrodomésticos y equipos conectados | Interfaz visual compacta para modos, temporización, confirmación o estado del dispositivo. |
Ejemplos visuales de aplicaciones donde un anillo LED puede aportar estado, orientación, disponibilidad o confirmación de operación.
En movilidad eléctrica, puede integrarse alrededor de una toma o zona de conexión para indicar disponibilidad, conexión correcta o estado del proceso. En vending, autoservicio y máquinas de pago, permite reforzar la interacción con el usuario y destacar el punto de operación. En gaming, ocio y retail, añade un componente visual reconocible y configurable. En electrodomésticos, equipos médicos, instrumentación o HMI industrial, puede convertirse en un indicador compacto de modo, alarma o confirmación. En todos los casos, analizamos contigo si la solución debe priorizar visibilidad, discreción, uniformidad, robustez, tipo de montaje o facilidad de ensamblaje.
Qué aporta este producto a tu proyecto
| Integración compacta | Feedback RGB | Diseño personalizable | Soporte Monolitic |
| Formato circular para integrarlo en interfaces, conectores o zonas de interacción. | Tres canales de color (además de sus combinaciones) para comunicar estados de sistema de forma visual. Puede fabricarse monocolor | Base adecuada para adaptar cable, conector, encapsulado o integración según proyecto. | Acompañamiento en selección, validación técnica, industrialización e integración. |
Base técnica del anillo LED
La ficha técnica del producto describe un anillo LED RGB con 30 LED, 90 resistencias SMD, PCB FR-4, carcasa de PC, encapsulado transparente y cable con conector A1251 de 4 pines. La alimentación nominal indicada es de 5 VDC, con corriente típica de 300 mA, ángulo de visión de 80 grados y longitudes de onda dominantes de 622 nm para rojo, 525 nm para verde y 470 nm para azul. El rango de operación indicado es de -30 ºC a +60 ºC y el de almacenamiento de -35 ºC a +70 ºC. Estos datos ayudan a evaluar desde el inicio el encaje eléctrico, térmico y mecánico dentro de tu producto.
| Parámetro | Dato técnico |
| Tipo de producto | Anillo LED RGB |
| Número de LED | 30 LED RGB |
| Resistencias | 90 resistencias SMD |
| PCB | FR-4, Personalizable |
| Carcasa | PC, Personalizable |
| Encapsulado | Transparente / sellado |
| Conector | A1251 (4P) con cable |
| Longitud de cable | 250 ±10 mm |
| Alimentación | 5 VDC |
| Corriente típica | 300 mA |
| Ángulo de visión | 80° |
| Longitudes de onda | R 622 nm / G 525 nm / B 470 nm |
| Temperatura de operación | -30 ºC a +60 ºC |
| Temperatura de almacenamiento | -35 ºC a +70 ºC |
Resumen basado en la ficha técnica LRD005MC-001_SPEC_VER02.

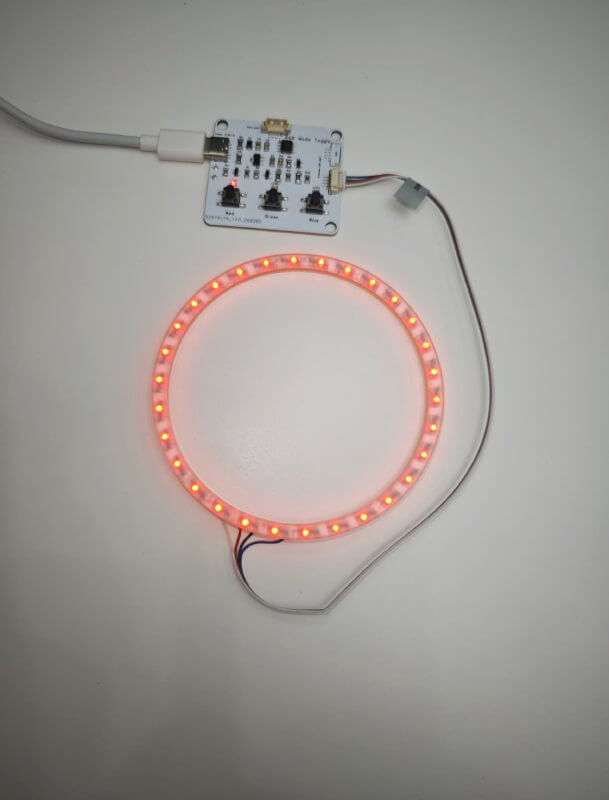

Anillo LED encendido en rojo.

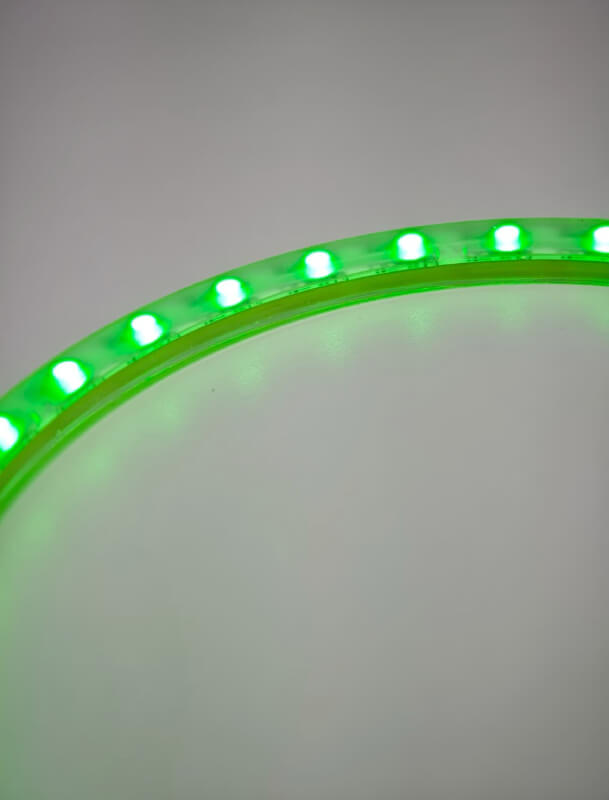

Detalle de iluminación verde y encapsulado.

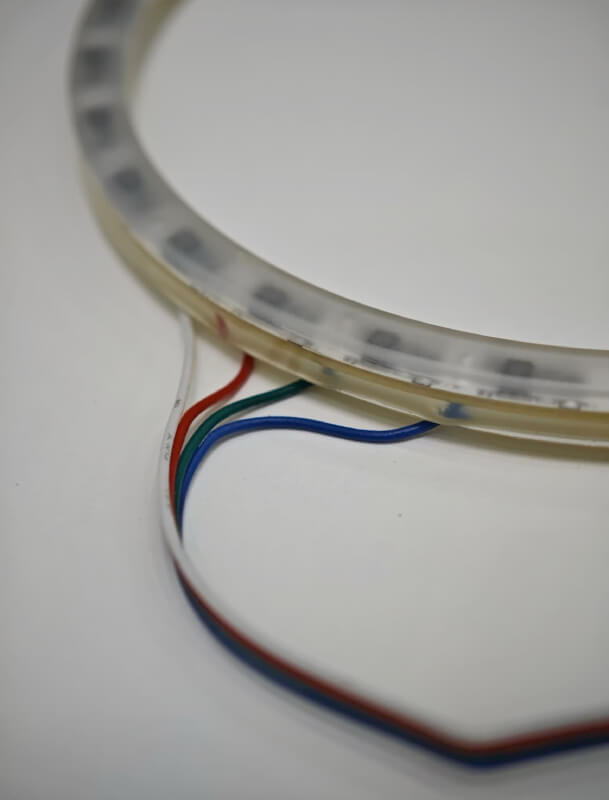

Vista de cableado y salida del anillo.

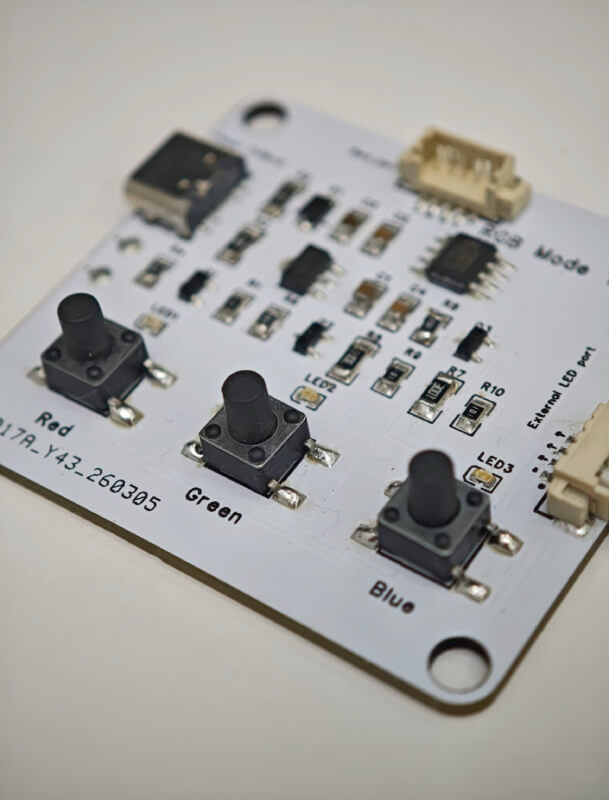

Placa de control RGB y pulsadores de prueba.
Cómo lo enfocamos desde Monolitic
En proyectos profesionales, elegir un componente LED no termina en verificar el color o la tensión de alimentación. Hay que revisar cómo se monta, cómo se protege, cómo se conecta, cómo se comporta en el entorno de uso y qué ajustes pueden ser necesarios para que encaje en el diseño final. En Monolitic te acompañamos en esa revisión para que el componente no sea un elemento aislado, sino una parte coherente de tu sistema.
Adaptación a proyecto y soporte técnico
Si tu aplicación requiere un formato concreto, un cable diferente, una longitud específica, un conector alternativo, ajustes de encapsulado o una integración mecánica particular, podemos estudiar opciones de adaptación para proyectos con volumen. Nuestro papel es ayudarte a convertir una necesidad funcional en una solución viable: revisamos requisitos, contrastamos la ficha técnica, coordinamos dudas con el fabricante cuando es necesario y te acompañamos en la validación. Este enfoque es especialmente importante cuando el componente forma parte de un producto final y debe integrarse con electrónica, carcasa, alimentación, normativa interna de diseño y condiciones reales de uso.
El objetivo es que puedas avanzar con una solución LED que aporte valor al usuario final y que, al mismo tiempo, sea coherente con las limitaciones técnicas de tu equipo. En Monolitic trabajamos contigo desde la selección inicial hasta la integración, para que el catálogo de iluminación y componentes LED sea una herramienta técnica útil para tu desarrollo, no solo una lista de referencias disponibles.
